摘要：介紹了渦街流量計的工作原理；渦街流量計的安裝；渦街流量計的維護，渦街流量計在使用過程中故障現象和處理方法。

1、渦街流量計的工作原理

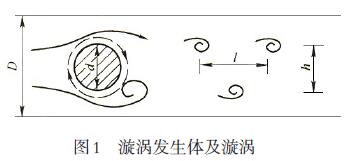

渦街流量計屬于速度式流量計，是由漩渦發生體和頻率檢測器構成的變送器、信號轉換器等環節組成。其測量原理是在流動的流體中，若垂直流動方向放置一個漩渦發生體，在某一雷諾數范圍內，將在漩渦發生體的后面的兩側交替產生有規律的漩渦（見圖1），旋渦列在旋渦發生體下游非對稱地排列。

設旋渦的發生頻率為f，被測介質的平均流速為v，旋渦發生體迎面寬度為d，單側漩渦產生的頻率f與流速v和d之間有如下關系式

式中Sr是雷諾數的函數，在ReD＝2×104～7×106范圍內，Sr可視為常數，渦街頻率與體積流量成比例關系。

渦街流量計可以測量單一狀態下的液體、氣體和蒸汽的流量，在混相流體狀態時，流量計是不能作出精確測量的。渦街流量計有一體型和分體型。

2、渦街流量計的安裝

渦街流量計按傳感器分為法蘭式、夾持式、插入式。選型時優先考慮法蘭式，其次是夾持式，插入式不予考慮。原因是夾持式和插入式流量計的精度受安裝影響較大，不規范的安裝將產生很大的測量誤差。

渦街流量計的安裝有務必確保傳感器銘*上的箭頭指向與流體流向一致和必須滿足下圖中的*小前后直管段要求。同時要遵守以下幾方面的要求。

2.1 測量氣體或蒸汽流量計的安裝

測量氣體或蒸汽時，渦街流量計安裝在水平管道上，配管時應注意防止液體滯留，渦街流量計應安裝在管線的較高處或?qū)⒀b有渦街流量計的管段抬高。渦街流量計安裝在垂直管道上，流向不限，若被測氣體中含有少量的液體，氣體流量應由下向上，如圖2所示。

2.2 測量液體流量計的安裝

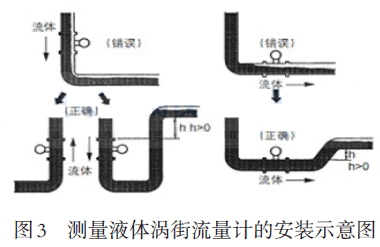

測量液體時為保證測量精確，渦街流量計的管道必須充滿液體。渦街流量計安裝在水平管道上時，應將下游段的管道高于渦街流量計，以保持滿管；當流體向下流動時，應將下游段的管道高于渦街流量計，以保持滿管。流量計安裝在垂直管道上時，流體應該向上流動，當流體向下流動時，應將下游段的管道高于渦街流量計，以保持滿管，如圖3所示。

2.3 流量計與控制閥的位置關系

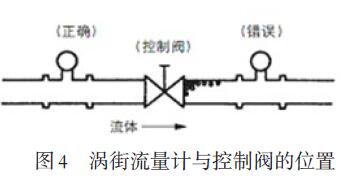

控制閥應安裝在渦街流量計的下游，這樣可解決液體流過控制閥時，因壓力下降而產生氣泡的不良影響，見圖4。渦街流量計安裝于水平管道時，當被測介質溫度大于200℃時，變送器一定要表頭向下安裝。

3、渦街流量計的維護

渦街流量計無可動部件，所以在正常使用情況下，維護的工作量較少。日常維護的任務是：查看儀表指示累積是否正常；查看儀表供電是否正常；查看儀表體連接件是否損壞和腐蝕；查看儀表外線路有無損壞及腐蝕；查看表體與工藝管道連接處有無泄漏；查看儀表電器接線盒及電子元件盒密封是否良好等。

當被測介質較臟或易結垢時，應定期清洗流量計內壁，清洗時應保護好旋渦發生體及檢測探頭，注意不要碰傷其表面與棱角。檢測放大器外殼端蓋在接線調試后應適度旋緊，以保證其密封性。在進行維護檢查時不得將液體及雜物留于殼內。

3.1 管道清洗

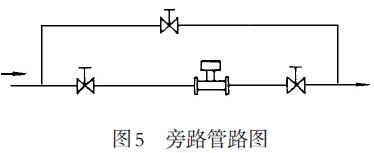

對新安裝的管道或維修的管道，在運行前需要進行清洗，以沖掉管內的鐵銹，水垢，殘?jiān)臀勰唷?/div>
